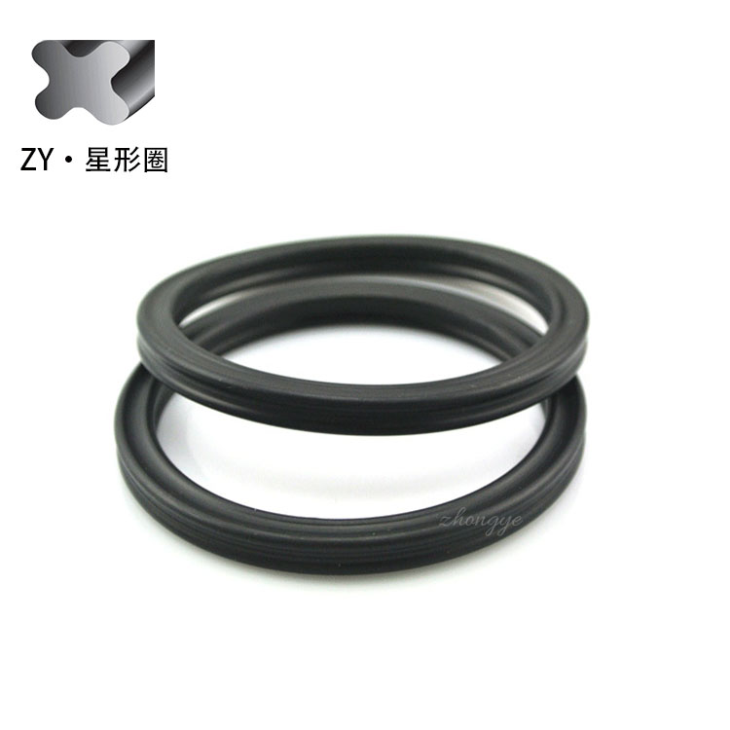

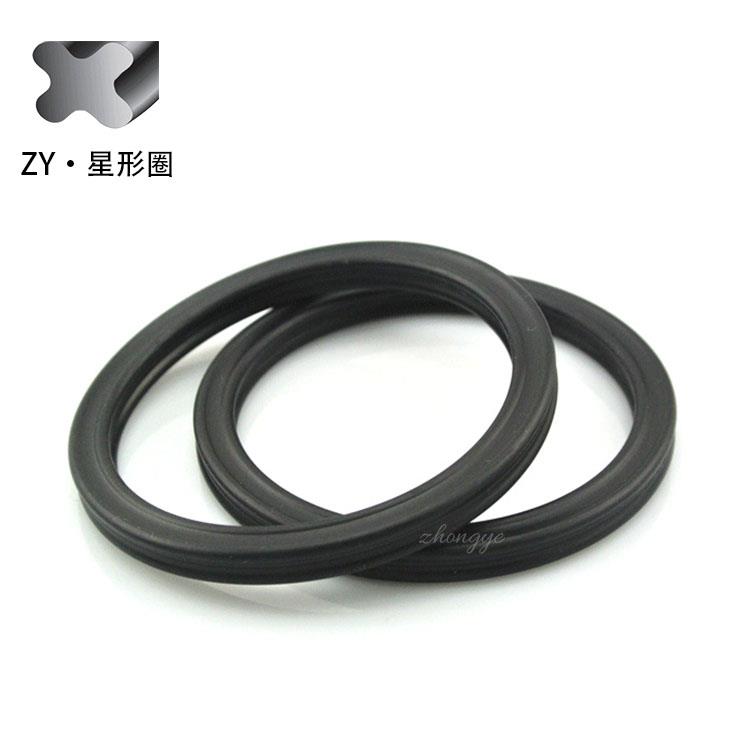

氣缸孔用星型防塵圈
說明
氣缸孔用星型防塵圈是四唇口密封,形狀類似X因此又被稱為X形圈。星型防塵圈是在0形圈的基礎上又作了改進和提高,其斷面尺寸與0形圈相同,基本可替代0形圈的使用場合。
優點
與0形圈相比,由于星形密封圍在密封唇之間形成潤滑容腔,故具有較小的摩擦阻力,啟動阻力。因它的飛邊位置在截面的凹處,所以密封效果比較好。非圓形截面,有效的避免了往復運動時產生翻滾現象。
星形圈的應用范圍很廣，根據溫度、壓力和介質選擇合適的材料。為了使星形圈適應給定的應用場合就應該考慮所有的工作參數間的相互制約。
工況條件
材質：丁腈橡膠NBR
工作溫度：-20~+80℃
工作壓力：≤0.15~1MPa
工作介質：空氣
產品硬度：HS65±5A
工作機理
星形密封圖是一種自緊密封型的雙作用密封元件。徑向與軸向上的力取決于系統的壓力,隨著壓力的上升,星形密封圈的壓縮變形會增大,總的密封力隨著提高,從而形成可靠的密封。
